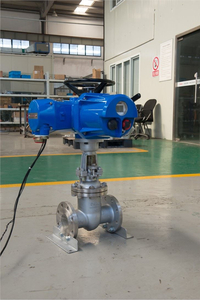

Ан Электрический задвижка — инновационное устройство управления трубопроводом, сочетающее в себе надежность традиционных задвижек с удобством современного электрического управления. Ключевой особенностью этого клапана является его работа с помощью электрического привода, управляющего открытием и закрытием задвижки посредством электрического напряжения и управления сигналами.
Определение: Электрический задвижной клапан — это тип клапана, в котором используется механизм электрического привода для управления движением ворот вверх и вниз. Он преобразует электрическую энергию в механическую посредством входных электрических сигналов, обеспечивая точный контроль потока среды в трубопроводах.
Пульт дистанционного управления: Операторы могут управлять клапаном из диспетчерской или других удаленных мест, что устраняет необходимость присутствия на месте.
Снижение затрат на рабочую силу: Автоматизированная работа снижает необходимость ручного вмешательства, тем самым снижая трудозатраты.
Повышение эффективности производства: Возможности быстрого реагирования и точного управления значительно повышают эффективность производственного процесса.
Соединение и изоляция трубопровода: Являясь важнейшим компонентом трубопроводных систем, электрические задвижки могут при необходимости соединять или перекрывать поток среды в трубопроводах.
В электрических задвижках используются передовые разработки, обеспечивающие эффективный и точный контроль потока жидкости в трубопроводах. Их работа зависит от двух ключевых компонентов: конструкции задвижки и электрического привода.
Основой электрического задвижки является его затворный механизм. В этой конструкции используется плоская или клиновидная заслонка для управления потоком среды через клапан:
1. Плоский затвор: плоская прямоугольная пластина движется перпендикулярно пути потока. В полностью опущенном состоянии он полностью перекрывает поток, а в поднятом – обеспечивает беспрепятственный проход.
2. Затвор клиновидной формы. В этой конструкции имеется затвор конической формы, который точно вписывается в седло, расположенное под соответствующим углом. Клиновидная форма обеспечивает более плотное уплотнение в закрытом состоянии и может выдерживать более высокие перепады давления.
В обеих конструкциях заслонка движется линейно, открывая или закрывая клапан, обеспечивая свободный и беспрепятственный путь потока при полностью открытом положении.
Электрический привод — это компонент, который отличает электрические задвижки от традиционных ручных задвижек. Он состоит из двух основных элементов:
Моторизованное управление:
1. Источником питания привода служит электродвигатель.
2. Этот двигатель преобразует электрическую энергию в механическую энергию вращения.
3. Вращательное движение затем преобразуется в линейное для подъема или опускания ворот.
4. Эта установка позволяет осуществлять дистанционное управление клапаном, что позволяет работать из удаленной диспетчерской или автоматизированной системы.
1. Усовершенствованные электрические задвижки оснащены датчиками положения и системами управления.
2. Эти компоненты позволяют точно регулировать положение ворот.
3. Операторы могут установить клапан в любое положение – от полностью открытого до полностью закрытого, обеспечивая точный контроль скорости потока.
4. Некоторые системы включают механизмы обратной связи, которые сообщают о текущем положении ворот, обеспечивая точный контроль и мониторинг.
Интеграция этих элементов приводит к созданию клапана, которым можно управлять дистанционно, быстро реагировать на сигналы управления и обеспечивать точное управление потоком. Это делает электрические задвижки идеальными для применений, требующих частой регулировки, точного регулирования расхода или интеграции в автоматизированные системы.
Электрические задвижки становятся все более популярными в различных отраслях промышленности благодаря своим многочисленным преимуществам. Эти клапаны сочетают в себе прочную конструкцию традиционных задвижек с усовершенствованным электрическим приводом, что обеспечивает ряд преимуществ:
Электрические задвижки превосходно обеспечивают точное регулирование потока жидкости. Электрический привод позволяет постепенно регулировать положение затвора, позволяя операторам точно настраивать скорость потока с высокой точностью. Этот уровень контроля особенно полезен в процессах, требующих точного управления потоками, например, на химических производствах или предприятиях по очистке воды.
Одним из наиболее значительных преимуществ электрических задвижек является возможность управлять ими из централизованного пункта. Возможность удаленного управления позволяет:
1. Повышение безопасности за счет снижения необходимости присутствия персонала в опасных зонах.
2. Повышение эффективности за счет централизованного управления несколькими клапанами.
3. Простая интеграция в автоматизированные системы и сети SCADA (диспетчерского управления и сбора данных).
Электрические задвижки предназначены для быстрого срабатывания. Электродвигатель может быстро открывать или закрывать клапан, обеспечивая:
1. Возможность быстрого отключения в аварийных ситуациях.
2. Эффективное управление процессом в приложениях, требующих частой регулировки клапана.
3. Минимизированное нарушение потока в критически важных системах.
Эти клапаны рассчитаны на долговечность и устойчивость к высокому давлению:
1. Прочные конструкционные материалы выдерживают суровые промышленные условия.
2. Высококачественные уплотнители обеспечивают герметичное закрытие даже в сложных условиях.
3. Предназначен для работы в широком диапазоне температур и давлений.
4. Длительный срок службы с неизменной производительностью с течением времени.
Электрические задвижки разработаны с учетом удобства обслуживания:
1. Минимальное количество движущихся частей снижает частоту необходимого технического обслуживания.
2. Модульная конструкция позволяет легко заменять отдельные компоненты.
3. Функции самодиагностики в усовершенствованных моделях могут предупреждать операторов о потенциальных проблемах до того, как они станут критическими.
4. Уменьшение необходимости ручного вмешательства снижает риск человеческой ошибки во время технического обслуживания.
Эти ключевые особенности и преимущества делают электрические задвижки отличным выбором для различных промышленных применений. Они предлагают баланс точного управления, эксплуатационной эффективности и надежности, что имеет решающее значение в современных промышленных процессах. Будь то нефте- и газопроводы, системы водоснабжения или химические заводы, электрические задвижки обеспечивают сложное решение задач управления потоком.
Электрические задвижки — это сложные устройства, которые имеют различные конфигурации для различных промышленных применений. Конструкцию этих клапанов можно разделить на две основные категории: конструкция штока и конструкция ворот. Каждый тип предлагает уникальные преимущества и подходит для конкретных эксплуатационных требований.
1. В этой конструкции шток движется линейно при открытии или закрытии клапана.
2. Приводная резьба расположена снаружи корпуса клапана.
3. Преимущества:
Позволяет легко визуально указывать положение
Облегчает смазку резьбы штока.
Обеспечивает четкую информацию о состоянии клапана.
4. Обычно используется в случаях, когда видимость положения клапана имеет решающее значение.
1. Здесь шток вращается на месте без линейного перемещения.
2. Приводная резьба расположена внутри корпуса клапана.
3. Преимущества:
Компактный дизайн, подходящий для ограниченного пространства
Защищенная резьба снижает риск коррозии и загрязнения.
4. Часто используется в подземных установках или там, где вертикальное пространство ограничено.
а) Жесткие одиночные ворота:
1. Имеет простую конструкцию с прочным клиновидным затвором.
2. Преимущества:
Надежное уплотнение
Простой дизайн
3. Ограничения:
Склонен к зажатию и царапинам, особенно при высоких температурах.
4. Подходит для общего использования в умеренных условиях.
б) Гибкие одиночные ворота:
1. Для герметизации используется упругая деформация.
2. Преимущества:
Адаптируется к различным температурам и давлениям
Снижение риска захвата
3. Идеально подходит для применений с меняющимися условиями эксплуатации.
в) Двойные ворота:
1. Состоит из двух ворот с раздвижным механизмом.
2. Преимущества:
Легкое уплотнение
Сохраняет производительность несмотря на изменения температуры
3. Ограничения:
Более сложная структура
Больший общий размер
4. Используется в критически важных случаях, где первостепенное значение имеет постоянная герметизация.
а) Одиночные ворота:
1. Имеет плоский затвор, движущийся перпендикулярно потоку.
2. Можно использовать фиксированные или плавающие мягкие уплотнения.
3. Преимущества:
Простая структура
Хорошая герметизация с мягкими уплотнениями.
4. Подходит для применений среднего и низкого давления.
б) Двойные ворота:
1. Используются две параллельные заслонки с верхним клином для создания усилия уплотнения.
2. Преимущества:
Меньше склонен к царапинам
Хорошие герметизирующие свойства
3. Обычно используется для клапанов низкого давления и малого диаметра.
В электрических задвижках эти конструктивные элементы объединены с электрическим приводом, который обеспечивает движущую силу для открытия и закрытия клапана. Выбор конструкции штока и шибера зависит от таких факторов, как рабочее давление, температура, ограничения по пространству и конкретные требования применения.
Понимание этих структурных различий имеет решающее значение для выбора наиболее подходящей электрической задвижки для конкретных промышленных условий, обеспечивая оптимальную производительность, надежность и долговечность системы клапанов.
Электрические задвижки — это универсальные компоненты, широко используемые в различных отраслях промышленности благодаря эффективному управлению потоком и возможностям дистанционного управления. Их прочная конструкция и способность работать с различными средами делают их незаменимыми во многих сферах применения.
Подходящие носители:
Электрические задвижки предназначены для управления широким спектром жидкостей и полутвердых материалов, в том числе:
1. Вода: как в системах распределения питьевой воды, так и в системах управления сточными водами.
2. Нефть: имеет решающее значение для контроля потока на нефтеперерабатывающих заводах и нефтепроводах.
3. Цемент: используется в процессах производства и распределения цемента.
4. Бумажная масса: необходима в бумажной и целлюлозной промышленности для контроля потока суспензий целлюлозы.
5. Другие среды: возможность работы с различными другими жидкостями, газами и суспензиями в зависимости от конкретной конструкции клапана и используемых материалов.
Общие промышленные применения:
Бумажная и целлюлозно-бумажная промышленность:
1. Контроль потока целлюлозы на различных этапах производства бумаги.
2. Регулирование использования воды и химических добавок в процессе производства бумаги.
3. Управление сточными водами на бумажных фабриках
Электростанции:
1. Регулирование расхода воды в системах охлаждения.
2. Регулирование пара на теплоэлектростанциях
3. Управление линиями подачи топлива
4. Изоляция оборудования для проведения технического обслуживания и аварийных остановов.
Верфи:
1. Контроль систем балластной воды
2. Управление системами перекачки топлива
3. Регулирование систем противопожарного водоснабжения
4. Управление различными инженерными системами на судах.
Станции очистки сточных вод:
1. Контроль притоков и стоков
2. Регулирование систем дозирования химикатов
3. Управление линиями передачи осадка
4. Изоляция очистных резервуаров и камер для технического обслуживания.
Дополнительные приложения:
· Нефтяная и газовая промышленность: Для контроля потока сырой нефти, природного газа и продуктов нефтепереработки в трубопроводах и на перерабатывающих предприятиях.
· Заводы по химической переработке: для управления потоком различных химикатов и реагентов на протяжении всего производственного процесса.
· Горные работы: Для контроля потоков шлама и управления водными системами в шахтах.
· Пищевая промышленность и промышленность по производству напитков: регулирование потока ингредиентов и управление системами безразборной мойки (CIP).
· Фармацевтическое производство: Для точного контроля различных жидкостей и газов в процессах производства лекарств.
Электрические задвижки предлагают несколько преимуществ в этих приложениях:
1. Дистанционное управление: обеспечивает централизованное управление, повышая безопасность и эффективность.
2. Точное управление потоком: обеспечивает точное регулирование потока среды, что имеет решающее значение для оптимизации процесса.
3. Быстрое время отклика. Обеспечивает быстрое изменение системы и аварийное отключение при необходимости.
4. Надежность. Обеспечивает стабильную работу в сложных промышленных условиях.
5. Интеграция с системами автоматизации: легко интегрируется в SCADA и другие системы управления для бесперебойной работы.
Универсальность и надежность электрических задвижек делают их предпочтительным выбором в отраслях, где надежный контроль потока имеет решающее значение. Поскольку промышленные процессы продолжают развиваться и автоматизироваться, роль электрических задвижек в обеспечении эффективной и безопасной работы в различных секторах, вероятно, будет возрастать еще больше.
