Представьте себе мир, в котором машины движутся точно и мощно. Актуаторы делают это возможным. Но что лучше: пневматическое или электрическое? Выбор правильного привода имеет решающее значение для эффективности и экономичности. В этом посте вы узнаете о пневматических и электрических приводах , их конструкции, применении и преимуществах. Мы поможем вам решить, что лучше всего соответствует вашим потребностям.

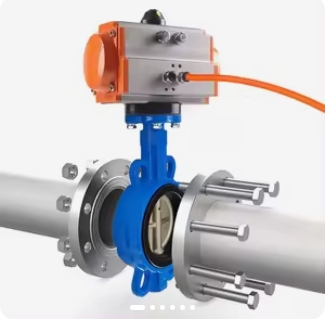

Пневматические приводы имеют простую конструкцию. В основном они состоят из полого цилиндра и поршня внутри него. Когда сжатый воздух поступает в цилиндр, он толкает поршень, создавая движение. Часто в комплект поставки входят пружины, возвращающие поршень в исходное положение при снятии давления воздуха. Меньшее количество деталей делает эти приводы компактными и простыми в установке.
Несмотря на простую конструкцию ядра, пневматические системы для правильной работы нуждаются в дополнительных компонентах. К ним относятся воздушные компрессоры, клапаны, фильтры, регуляторы и трубки. Эти дополнения занимают место и требуют обслуживания, но они необходимы для контроля давления и потока воздуха.
Пневматические приводы преобразуют энергию сжатого воздуха в механическое движение. Когда давление воздуха наполняет цилиндр, оно толкает поршень вперед. Движение поршня создает линейное движение, которое может толкать, тянуть или поднимать грузы. Когда давление воздуха прекращается, пружина или противодействующее давление воздуха перемещают поршень назад.
Управление происходит путем регулирования потока воздуха через клапаны. Это позволяет приводу перемещаться в разные положения, но управление менее точное, чем у электрических приводов. Пневматические приводы лучше всего подходят для простых сквозных движений, а не для точного позиционирования.
Пневматические приводы популярны в отраслях, где требуется быстрое и надежное движение с умеренным усилием. Обычное использование включает в себя:
● Автоматизация клапанов в нефтяных, газовых и водных системах.
● Упаковочные и сборочные линии.
● Роботы для погрузочно-разгрузочных работ и перемещения материалов.
● Переработка продуктов питания и напитков.
Их преимущества включают в себя:
● Высокая скорость и быстрое время отклика.
● Возможность работы в опасных или взрывоопасных средах.
● Простая, прочная конструкция с меньшим количеством движущихся частей.
● Более низкая первоначальная стоимость по сравнению с электрическими приводами.
Однако они требуют постоянной подачи сжатого воздуха, что может увеличить эксплуатационные расходы и потребности в техническом обслуживании.
Примечание. Пневматические приводы превосходно работают в средах, требующих быстрых и простых движений, и могут выдерживать более высокие температуры и давления, чем многие электрические приводы.
Электроприводы имеют более сложную конструкцию, чем пневматические. В основном они состоят из электродвигателя и механизма, преобразующего вращательное движение в линейное. Общие механизмы включают шариковые винты, ходовые винты, рейку и шестерню или ремни и шкивы. Двигатель может быть шаговым или серводвигателем, каждый из которых обеспечивает разные уровни управления и точности.
Ключевые компоненты включают в себя:
● Электродвигатель: обеспечивает мощность для перемещения привода.
● Механизм передачи: преобразует вращательное движение в линейное.
● Датчики и энкодеры: обеспечивают обратную связь для управления положением и скоростью.
● Контроллер: управляет работой двигателя, часто встроенный или подключенный извне.
Эта сложность позволяет электроприводам обеспечивать точный контроль положения, скорости и силы. Однако это также означает, что они требуют более тщательной установки и настройки по сравнению с пневматическими приводами.
Электрические приводы работают за счет преобразования электрической энергии в механическое движение. Двигатель вращает винт или шестерню, которая линейно перемещает гайку или рейку. Это линейное движение толкает или тянет груз.
Управление происходит посредством регулирования электрического тока и напряжения, подаваемого на двигатель. Обратная связь от датчиков, таких как энкодеры, обеспечивает управление с обратной связью, позволяя приводу достигать и удерживать точные положения.
Поскольку электричеством легко управлять, электрические приводы могут выполнять сложные профили движения, включая переменную скорость и схемы ускорения. Это делает их подходящими для применений, требующих точного позиционирования или синхронизированных многоосных движений.
Электрические приводы широко используются в отраслях, где точность, повторяемость и эффективность имеют решающее значение. Типичные области применения включают в себя:
● Робототехника и автоматизация
● Медицинское оборудование
● Производство полупроводников.
● Упаковочное оборудование
● Аэрокосмические и оборонные системы
К преимуществам электроприводов относятся:
● Высокая точность и повторяемость для многоточечного позиционирования.
● Энергоэффективность, часто около 80 %.
● Минимальное техническое обслуживание благодаря меньшему количеству движущихся частей и отсутствию системы сжатого воздуха.
● Возможность простой интеграции с цифровыми системами управления и сбора эксплуатационных данных.
● Тихая работа по сравнению с пневматическими приводами.
Хотя электрические приводы имеют более высокую первоначальную стоимость, их долгосрочная экономия энергии и обслуживания часто делает их более экономически эффективными с течением времени.
Пневматические приводы создают силу, используя сжатый воздух, который толкает поршень внутри цилиндра. Сила зависит в основном от двух факторов: давления воздуха и площади поверхности поршня. Более высокое давление воздуха или большая площадь поршня означает большую силу. Например, если площадь поршня составляет 10 квадратных дюймов, а давление воздуха составляет 80 фунтов на квадратный дюйм, привод может создавать силу 800 фунтов.
В некоторых пневматических приводах для увеличения силы используется несколько поршней. Больше поршней означает больше силы, но также требует больше сжатого воздуха. Сила может меняться, если давление воздуха колеблется, что делает ее менее постоянной, чем у электрических приводов.
Электрические приводы создают силу, преобразуя крутящий момент двигателя в линейное движение с помощью таких механизмов, как шарико-винтовые передачи или реечные передачи. Крутящий момент двигателя и механическое преимущество винта или шестерен определяют выходную силу.
Например, двигатель, развивающий крутящий момент 10 Нм с шарико-винтовой парой с определенным шагом, может создавать определенную линейную силу. Изменение шага винта или передаточного числа может увеличить силу за счет скорости, или наоборот.
Электрические приводы обеспечивают более постоянную силу, поскольку электрический ток и напряжение легче контролировать точно, чем давление воздуха.
Пневматические приводы обычно обеспечивают более высокие скорости и более быстрое время отклика. Они могут быстро толкать или тянуть грузы, поскольку сжатый воздух почти мгновенно перемещает поршень. Типичное время цикла пневматических приводов составляет от 0,5 до 1 секунды, что делает их подходящими для быстрых, повторяющихся задач.
Электрические приводы обычно имеют более низкие скорости из-за механического преобразования вращательного движения в линейное и ограничений скорости вращения двигателя. Однако они позволяют точно контролировать скорость и плавно ускоряться или замедляться, что важно для деликатных или сложных профилей движения.
Скорость в электроприводах можно регулировать, изменяя скорость двигателя или передаточное число, но увеличение скорости часто снижает силу, и наоборот.
Аспект | Пневматические приводы | Электрические приводы |
Генерация силы | Зависит от давления воздуха и площади поршня. | Зависит от крутящего момента двигателя и шага винта. |
Согласованность силы | Переменная из-за изменений давления воздуха | Стабильность благодаря точному электрическому управлению |
Скорость | Высокая скорость, быстрый отклик | Умеренная скорость, точный контроль. |
Регулировка скорости | Ограничено, в основном регулированием расхода воздуха | Гибкий, регулируемый с помощью управления двигателем |
Примечание. Пневматические приводы превосходно подходят для задач, требующих быстрых и мощных ходов, тогда как электрические приводы подходят для задач, требующих постоянного усилия и контролируемой скорости.
Точность имеет большое значение, когда приводы управляют машинами или процессами. Это гарантирует, что привод всегда будет двигаться именно туда, куда он должен. Это имеет решающее значение в таких отраслях, как робототехника, медицинское оборудование и производство полупроводников, где даже небольшие ошибки могут вызвать большие проблемы. Повторяемость означает, что привод может снова и снова возвращаться в одно и то же положение без дрейфа. Как точность, так и повторяемость влияют на качество, безопасность и эффективность продукции.
Электрические приводы отличаются точностью и повторяемостью. В них используются электродвигатели — шаговые или сервоприводы, которые обеспечивают точный контроль положения и крутящего момента. Датчики и энкодеры обеспечивают обратную связь в режиме реального времени, позволяя системе немедленно исправить любое отклонение. Такое управление с обратной связью означает, что электрические приводы могут последовательно достигать точных положений.
Например, в упаковочной машине электрический привод может размещать предметы в точных точках конвейерной ленты с минимальными отклонениями. Этот уровень контроля также позволяет создавать сложные профили движения, такие как плавное ускорение и замедление, что снижает износ.
Удерживающий крутящий момент электродвигателей предотвращает смещение положения при отключении питания. Кроме того, электрические приводы могут хранить сотни целевых положений, обеспечивая многоточечное позиционирование и синхронизированные многоосные движения. Эта возможность жизненно важна в современных системах автоматизации.
Пневматические приводы с трудом могут сравниться с электрическими приводами по точности. Их движение зависит от давления воздуха, которое сложнее точно контролировать из-за негерметичности, колебаний давления и сжимаемости воздуха. Эти факторы вызывают изменения силы и положения.
Обычно пневматические приводы используются для простых сквозных движений, таких как открытие или закрытие клапана. Точное позиционирование требует дополнительных датчиков и регулирующих клапанов, что увеличивает сложность и стоимость системы. Даже в этом случае они редко достигают такой же повторяемости, как электрические приводы.
Например, пневматический привод может полностью открыть клапан, но не может надежно остановить его в промежуточных положениях без дополнительных устройств. Кроме того, утечки воздуха или изношенные уплотнения со временем снижают точность, что требует частого технического обслуживания.
Пневматические приводы обычно имеют более низкую первоначальную закупочную цену. Их простая конструкция и меньшее количество электронных компонентов делают их дешевле на начальном этапе. Однако им требуется дополнительное оборудование, такое как воздушные компрессоры, фильтры и клапаны, что увеличивает затраты на установку и требования к пространству.
Электрические приводы изначально стоят дороже из-за сложных компонентов, таких как двигатели, энкодеры и контроллеры. Но они не требуют воздушных компрессоров или обширного периферийного оборудования. Это часто приводит к более простой установке и меньшему использованию пространства.
Со временем эксплуатация пневматических систем может стать более дорогостоящей. Они потребляют большое количество сжатого воздуха, для производства которого требуется энергия. Кроме того, обслуживание воздушных компрессоров и связанных с ними компонентов увеличивает долгосрочные затраты.
Электрические приводы, как правило, требуют более высоких первоначальных затрат, но позволяют экономить деньги на энергии и обслуживании. Их потребление электроэнергии более эффективно, и меньшее количество деталей требует регулярного обслуживания.
Пневматические приводы работают с КПД от 10% до 25%. Большая часть энергии теряется при сжатии воздуха и утечках в системе. Министерство энергетики США отмечает, что системы сжатого воздуха часто имеют общий КПД всего от 10 до 15%.
Электрические приводы работают с КПД около 80%. Они преобразуют электрическую энергию непосредственно в механическое движение с минимальными потерями. Эта более высокая эффективность приводит к снижению счетов за электроэнергию и меньшему воздействию на окружающую среду.
Поскольку пневматические приводы работают на сжатом воздухе, потери энергии происходят в нескольких точках: сжатие воздуха, передача по трубам и утечка. Электрические приводы позволяют избежать этих потерь за счет использования прямой электрической энергии.
Общая стоимость владения (TCO) включает первоначальную покупку, установку, эксплуатационные расходы, расходы на техническое обслуживание и простои. Пневматические приводы на первый взгляд могут показаться более дешевыми, но зачастую они требуют более высокой совокупной стоимости владения из-за потерь энергии, частого технического обслуживания и обслуживания воздушной системы.
Электрические приводы обычно имеют более высокую закупочную цену, но более низкие затраты на эксплуатацию и техническое обслуживание. Им не нужны воздушные компрессоры или сложные системы подачи воздуха, что сокращает количество отказов и трудозатраты на техническое обслуживание.
Например, на упаковочной линии, выполняющей много циклов в день, электрические приводы экономят значительную энергию и затраты на техническое обслуживание на протяжении многих лет. Пневматическим системам может потребоваться более частая замена уплотнений и обслуживание компрессора, что увеличивает время простоев.
При расчете совокупной стоимости владения учитывайте:
● Первоначальные затраты на оборудование и установку.
● Потребление энергии в течение ожидаемого срока службы.
● Частота и стоимость технического обслуживания.
● Влияние простоев на производство
● Запасные части и работа.
Выбор электрических приводов часто окупается в долгосрочной перспективе, особенно для непрерывных или прецизионных применений.
Пневматические приводы прекрасно себя чувствуют в суровых условиях. Они работают в широком диапазоне температур, часто от -20°F до 350°F. Это делает их идеальными для использования на открытом воздухе или в промышленных условиях в условиях сильной жары или холода. Поскольку они используют сжатый воздух, они устойчивы к взрывам и искрам, что делает их безопасными в опасных зонах, таких как химические заводы или нефтеперерабатывающие заводы.
Их прочная конструкция лучше переносит пыль, влагу и вибрацию, чем электрические приводы. Однако высокие температуры все равно могут привести к более быстрому износу уплотнений, что может привести к замедлению времени срабатывания или возникновению утечек. Правильное техническое обслуживание помогает сохранить их надежность в тяжелых условиях.
Электрические приводы нуждаются в большей защите от окружающей среды. Их двигатели, датчики и электроника чувствительны к пыли, воде и экстремальным температурам. Обычно они лучше всего работают при температуре от 40°F до 150°F. За пределами этого диапазона двигатели могут перегреться или выйти из строя смазка, что приведет к сокращению срока службы.
Для работы в суровых условиях электроприводам требуются корпуса с высокой степенью защиты (IP). Они защищают от пыли и влаги, но увеличивают стоимость и размер. Для поддержания производительности им также необходимы системы гашения вибраций, а иногда и системы охлаждения.
Электрические приводы тише и чище, но могут работать во взрывоопасных или очень грязных средах, если они не разработаны специально.
Выбор подходящего привода для суровых условий зависит от конкретных условий. Пневматические приводы часто выигрывают во взрывоопасных или очень горячих условиях благодаря своей простоте и мощности воздуха. Они хорошо переносят грязь и влагу, но нуждаются в подаче чистого и сухого воздуха, чтобы избежать внутренней коррозии или повреждений.
Электрические приводы превосходны там, где важны точное управление и бесшумная работа, но они нуждаются в защите. Использование корпусов со степенью защиты IP, герметизация и правильное охлаждение могут расширить возможности их использования в сложных условиях. Для опасных зон такие сертификаты, как ATEX или IECEx, гарантируют соответствие требованиям безопасности.
В некоторых случаях гибридные системы сочетают пневматическую мощность с электрическим управлением, чтобы сбалансировать долговечность и точность.
Пневматические приводы требуют частого обслуживания. Они полагаются на постоянную подачу чистого и сухого сжатого воздуха. Это означает, что вам необходимо обслуживать не только привод, но и всю пневматическую систему. Такие компоненты, как компрессоры, клапаны, фильтры, лубрикаторы и трубки, требуют регулярных проверок и обслуживания. Утечки воздуха являются распространенной проблемой, которая снижает эффективность и выходную мощность. Изношенные уплотнения на поршнях и шатунах вызывают утечки, что приводит к нестабильной работе и перерасходу энергии. Устранение утечек часто включает замену уплотнений или регулировку давления воздуха. Поскольку эти детали со временем изнашиваются, ожидайте, что работы по техническому обслуживанию будут постоянными.
Кроме того, качество воздуха влияет на срок службы привода. Влага или загрязняющие вещества в воздухе могут вызвать коррозию внутренних деталей, что приведет к преждевременному выходу из строя. Использование осушителей воздуха и фильтров помогает продлить срок службы, но усложняет обслуживание. Пневматические приводы также нуждаются в смазке для обеспечения плавной работы движущихся частей. Без надлежащей смазки трение увеличивается, ускоряя износ.
Электрические приводы требуют гораздо меньшего обслуживания. Меньшее количество движущихся частей и отсутствие систем сжатого воздуха упрощают обслуживание. Большинству электрических приводов требуется лишь периодическая смазка подшипников и шестерен. Современные электродвигатели рассчитаны на длительный срок службы и часто считаются необслуживаемыми. Если двигатель выходит из строя, обычно дешевле заменить его, чем ремонтировать.
Электрические приводы нуждаются в периодической проверке электрических соединений и систем управления для обеспечения надежной работы. Пыль или влага в окружающей среде могут повлиять на датчики и энкодеры, поэтому защита этих компонентов важна. Энкодерам может потребоваться калибровка с течением времени для поддержания точности.
Поскольку электрические приводы не зависят от подачи воздуха, они позволяют избежать таких проблем, как утечки или загрязнение воздуха. Это сокращает время простоя и снижает трудозатраты на техническое обслуживание. В целом, электрические приводы предлагают более предсказуемые и управляемые графики технического обслуживания.
Срок службы как пневматических, так и электрических приводов зависит от их конструкции и условий эксплуатации. Срок службы пневматических приводов во многом зависит от состояния уплотнений и качества воздуха. Износ уплотнений трудно предсказать, поэтому необходимы регулярные проверки. Эксплуатация за пределами рекомендованных диапазонов температуры или давления сокращает срок службы. Высокие температуры быстрее разрушают уплотнения, вызывая утечки и потерю производительности.
Срок службы электроприводов часто оценивается по сроку службы подшипников L10, который оценивает время, прежде чем 10% подшипников выйдут из строя. Этот расчет помогает более точно прогнозировать срок службы двигателя. Поддержание низких рабочих температур в пределах технических характеристик продлевает срок службы двигателя и подшипников. Электрические приводы чувствительны к теплу, пыли и вибрации, поэтому правильная защита окружающей среды повышает надежность.
В суровых условиях пневматические приводы могут прослужить дольше благодаря более простой и прочной конструкции. Однако электрические приводы с соответствующими корпусами и охлаждением также могут обеспечить высокую надежность.
Таким образом, пневматические приводы требуют более тщательного обслуживания и имеют менее предсказуемый срок службы. Электрические приводы обеспечивают более длительную и надежную работу при минимальном обслуживании, особенно при защите от суровых условий.
Пневматические приводы идеально подходят для быстрых и простых движений с меньшими первоначальными затратами, а электрические приводы отличаются точностью и эффективностью. Выбор подходящего привода зависит от конкретных потребностей применения, таких как скорость, сила и условия окружающей среды. Будущие тенденции предполагают развитие технологии приводов, расширяющее возможности обоих типов. Shenzhen Power-Tomorrow Actuator Valve Co., Ltd. предлагает инновационные решения для приводов, сочетающие надежность и эффективность для удовлетворения разнообразных отраслевых требований. Их продукция обеспечивает значительную ценность благодаря превосходному дизайну и производительности.
Ответ: Электрический привод — это устройство, которое преобразует электрическую энергию в механическое движение, обычно используемое для точного управления в различных отраслях, таких как робототехника и автоматизация.
A: Электрические приводы работают за счет использования электродвигателя для вращения винта или шестерни, преобразуя вращательное движение в линейное движение, что позволяет точно контролировать положение и скорость.
Ответ: Электрические приводы обеспечивают высокую точность, энергоэффективность и минимальное обслуживание по сравнению с пневматическими приводами, что делает их идеальными для применений, требующих сложных профилей движения.
Ответ: Электрические приводы обеспечивают такие преимущества, как высокая точность, повторяемость, энергоэффективность и простая интеграция с цифровыми системами управления, что подходит для отраслей, где требуется точный контроль.
Ответ: Устранение неполадок электрического привода включает проверку электрических соединений, калибровку датчика и работу двигателя, чтобы обеспечить надежную работу и оперативно устранить любые проблемы.
